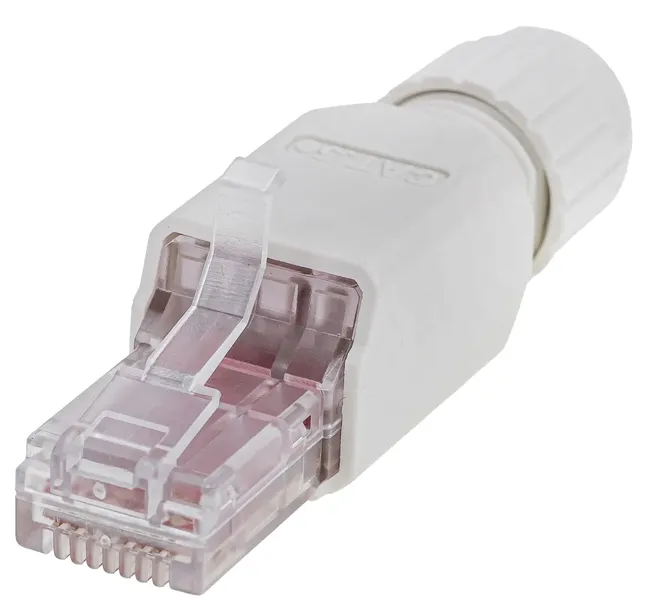

Wtyk RJ45 UTP kat. 5e, Netrack, beznarzędziowe

105-52B

Opis produktu

Samozaciskowe złącze modularne  jest przeznaczone do szybkiego zarabiania na skrętce typu drut i linka. Konstrukcja beznarzędziowa pozwala na szybki i bezproblemowy montaż bez konieczności wykorzystania dedykowanych narzędzi.

Wtyk RJ45 - rodzaj ze względu na typ przewodnika

Zależnie od typu przewodów rozróżniamy 2 typy wtyków - na linkę i na drut:

• W przewodzie typu drut, każdy przewodnik jest wykonany z pojedynczego, monolitycznego drutu. Przewód taki ma wysokie parametry transmisji, jednak nie jest elastyczny i przez to nie je jest odporny na wielokrotne włączanie i wyłączanie. Przyjmuje się, że połączenie na przewodzie typu drut powinno wytrzymać 100 cykli.
• W przewodzie typu linka, każdy przewodnik jest wykonany z wielu bardzo cienkich przewodników. Jest przez to znacznie bardziej elastyczny i odporny na uszkodzenia - pęknięcie pojedynczego przewodnika nie obniża znacząco parametrów transmisyjnych całego przewodu. Przewód w zależności od producenta powinien wytrzymać od kilku do kilkunastu tysięcy cykli podłączania.

Należy dopasować typ złącza do zastosowanego przewodu.

Ekranowanie

Kolejnym parametrem jest ekranowanie. Wyróżniamy przewody ekranowane lub nie. Ekranowanie, to dodatkowa osłona przeciwzakłóceniowa skrętki, wykonana z folii przewodzącej lub specjalnego oplotu. Do przewodów ekranowanych należy stosować ekranowane wtyki oraz pozostałe elementy sieci.

Kategoria i klasa wtyków RJ45

Kolejnym parametrem jest kategoria/ klasa. Przy projektowaniu sieci określa się jaka klasa sieci jest wymagana, aby zapewnić przez urządzenia wymagane parametry transmisji. Zastosowane wtyki nie powinny być kategorii niższej niż okablowanie. Pod względem technicznym i ekonomicznym, najlepsze wyniki uzyskuje się, jeżeli wszystkie elementy sieci są tej samej kategorii.  Styki wtyków są pozłacane zarówno w miejscu połączenia z przewodem, jak i z gniazdem. Grubość pokrycia gwarantuje wielokrotne użycie, bez utraty parametrów połączenia.

Zastosowanie wtyków RJ45

Wtyk RJ45 jest najczęściej wykorzystywany do łączenia sieciowych urządzeń komputerowych. Są to:

• switche, routery, modemy, konwertery, patch panele
• serwery, komputery, macierze dyskowe
• rejestratory (np: NVR DVR), kamery, urządzenia Audio-Video
• inne urządzenia wykorzystujące do transmisji danych przewód typu skrętka

Wtyki RJ45 - najważniejsze cechy

• łatwa i szybka instalacja
• twardy i wytrzymały korpus
• ostre i odpowiednio wyprofilowane noże gwarantujące odpowiedni kontakt z różnego typu przewodami
• gruba warstwa złota gwarantująca wytrzymałość ponad 1000 cykli
